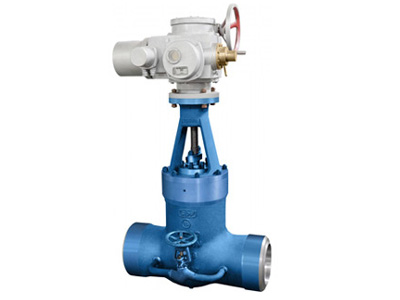

Z960/2Y-P54140V高温高压电动合金闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 1、制造与验收技术条件按E101和JB/T3595-2002的规定。

    2、阀门试验按JB/T3595-2002和JB2640-81的规定，阀门密封试验和尚密封试验压力按JB/T3595-2002的规定。

    3、结构长度按E101的规定或用户提供尺寸。

    4、焊接坡口按电力工业管理标准78DG的规定或用户提供尺寸。

      1、制造与验收技术条件按E101和JB/T3595-2002的规定。

      2、阀门试验按JB/T3595-2002和JB2640-81的规定，阀门密封试验和尚密封试验压力按JB/T3595-2002的规定。

      3、结构长度按E101的规定或用户提供尺寸。

      4、焊接坡口按电力工业管理标准78DG的规定或用户提供尺寸。

      尺寸图纸：

      主要尺寸：

      型号 公称通径DN(mm) 主要尺寸（mm）
      L D1 D2

      Z962H-200

      Z960Y-200

      Z962Y-P(54)100V

      Z960Y-P(54)100V

      		 150 700 164 200
      175 750 186 223
      200 800 200 262
      225 850 233 282
      250 950 275 325
      300 1194 312 380
      350 1300 366 430
      400 1450 410 470
      500 1600 500 570
      600 1750 580 640

      Z960Y-320

      Z960Y-P(57)170V

      		 150 700 150 200
      175 750 170 225
      200 800 200 262
      225 850 207 283
      250 950 250 325
      300 1194 265 377
      350 1300 366 430
      400 1450 410 470
      500 1600 500 570
      600 1750 580 640

      Z962H-250

      Z960Y-250

      Z962Y-P(54)140V

      Z960Y-P(54)140V

      		 150 700 150 200
      175 750 176 223
      200 800 200 262
      225 850 220 282
      250 950 265 325
      300 1194 305 380
      350 1300 366 430
      400 1450 410 470
      500 1600 500 570
      600 1750 580 640
