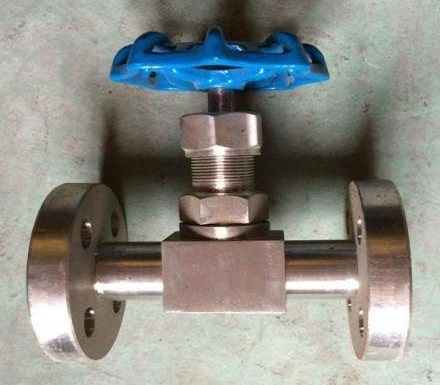

J48W法兰针型阀

类别：针型阀   发布时间：2020-12-25 12:28   浏览： 次

　　上海沪贡阀门制造有限公司从事〖J48W法兰针型阀〗的供应商,可提供法兰针型阀结构图,法兰针型阀外形尺寸图,法兰针型阀型号,法兰针型阀作用特点,法兰针型阀工作原理,法兰针型阀批发厂家,法兰针型阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于J48W法兰针型阀说明书的详细概述:

　　J48W法兰针型阀的密封性良好，一般用于较小流量，较高压力的气体或液体(如蒸汽、油品)介质的密封。该针型阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。

主要零件材料：

零件名称 阀体 阀杆 阀底座 填料 填料阀盖 手轮
J48H-16 碳钢 铬不锈钢 聚四氟乙稀
柔性石墨		 碳钢 优质碳钢
J48W-25P 铬镍不锈钢 铬不锈钢 铬镍不锈钢 不锈钢

尺寸图:

J48W法兰针型阀

型号 公称压力(Mpa) 公称直径DN(mm) 尺寸(mm) 阀体材料 工作温度(℃) 适用介质 重量(kg)
L d H Do
J48W-16P 1.6 10 118 8 100 80 1Cr18Ni9Ti 450 水，蒸汽，碱，酸 3.2
J48W-16P 1.6 15 118 10 130 100 1Cr18Ni9Ti 450 水，蒸汽，碱，酸 3.75
J48W-16P 1.6 20 128 14 150 140 1Cr18Ni9Ti 450 水，蒸汽，碱，酸 5.5
J48W-25P 2.5 10 118 8 100 80 1Cr18Ni9Ti 450 水，蒸汽，碱，酸 3.2
J48W-25P 2.5 15 118 10 130 100 1Cr18Ni9Ti 450 水，蒸汽 3.75
J48W-25P 2.5 20 128 14 150 140 1Cr18Ni9Ti 450 水，蒸汽 5.5
J48H-10 1.0 10 118 8 100 80 碳钢 425 水，蒸汽 3.2
J48H-10 1.0 15 118 10 130 100 碳钢 425 水，蒸汽 3.75
J48H-10 1.0 20 128 14 150 140 碳钢 425 水，蒸汽 5.5

　　J48W法兰针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是J48W法兰针型阀。仪表J48W法兰针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。J48W法兰针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。

法兰针型阀工作原理

　　J48W法兰针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.J48W法兰针型阀与压力表配合使用.一般的J48W法兰针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

法兰针型阀有哪些技术参数

　　1、公称通径6~40mm

　　2、压力范围1.6～42Mpa

　　3、适用介质水、油品、蒸汽、石油气等

　　4、制造标准GB ANSI JIS

法兰针型阀在安装的时候应该注意哪些事项

　　1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。

法兰针型阀针对不同工况应如何选用应对

　　1、低温介质的管路系统和装置上，宜选用加上阀盖的低温J48W法兰针型阀。

　　2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式J48W法兰针型阀。

　　3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢J48W法兰针型阀。

　　4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封J48W法兰针型阀。

　　5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节J48W法兰针型阀。

　　6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的J48W法兰针型阀;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。

　　7、成品油的输送管线和贮存设备，选用法兰连接的J48W法兰针型阀。

　　8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的J48W法兰针型阀。

　　9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的J48W法兰针型阀。
