类别：针型阀 发布时间：2020-12-25 12:28 浏览： 次
上海沪贡阀门制造有限公司从事〖J43W法兰针型阀〗的供应商,可提供法兰针型阀结构图,法兰针型阀外形尺寸图,法兰针型阀型号,法兰针型阀作用特点,法兰针型阀工作原理,法兰针型阀批发厂家,法兰针型阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于J43W法兰针型阀说明书的详细概述:
特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25
主要零件材料/Materials of main parts
| 序号 NO. |
零件名称 Part name |
材质 Material |
| 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |

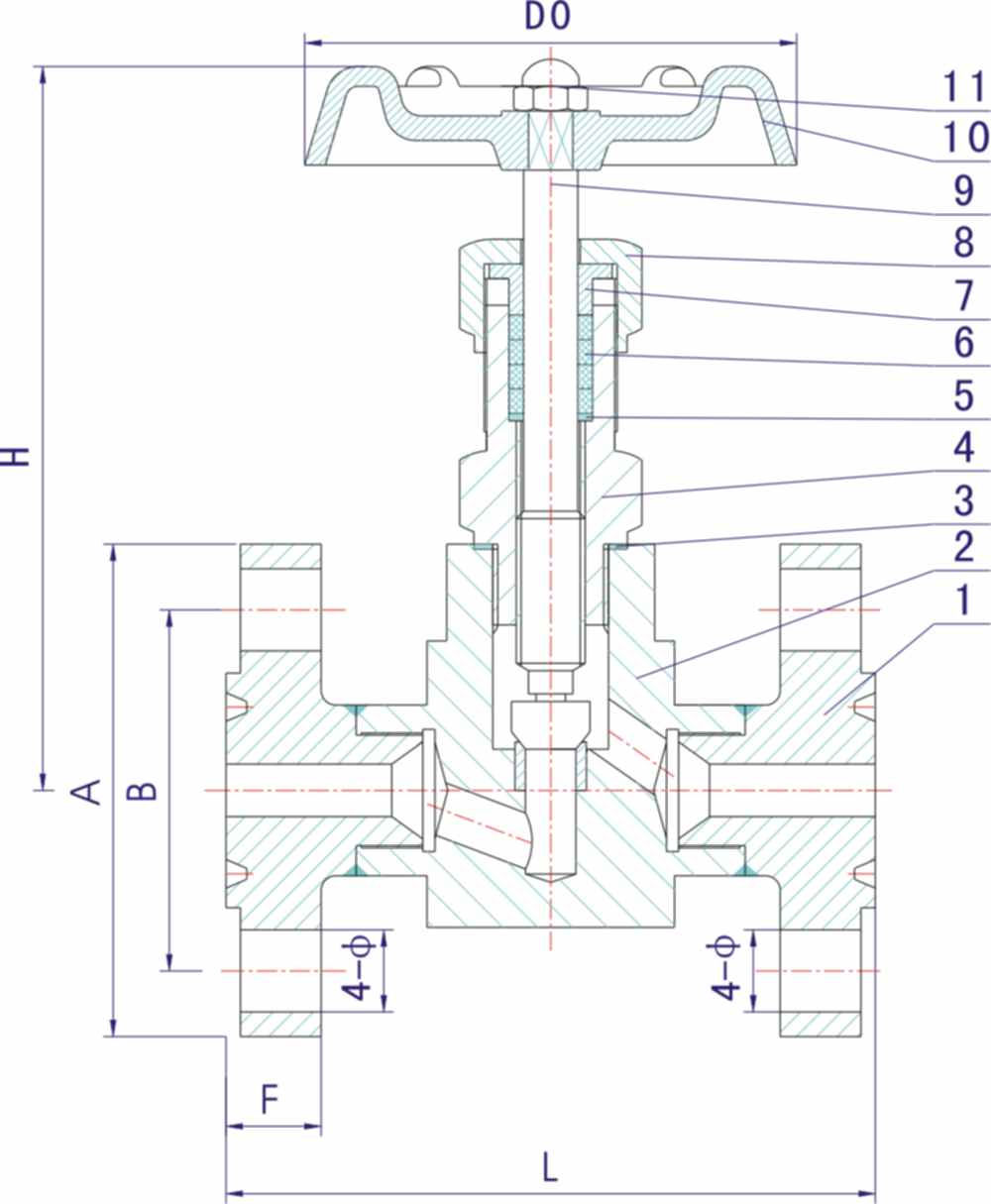

尺寸图:
| ITEM NO. | 公称通径 DN Nominal bore |
A | B | C | F | N-ø | L | H | D0 |
| J43W/H-1 | DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 |
| J43W/H-2 | DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 |
| J43W/H-3 | DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 |
| J43W/H-4 | DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |
J43W法兰针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是J43W法兰针型阀。仪表J43W法兰针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。J43W法兰针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
|
法兰针型阀工作原理 J43W法兰针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.J43W法兰针型阀与压力表配合使用.一般的J43W法兰针型阀形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
|
法兰针型阀有哪些技术参数 1、公称通径6~40mm 2、压力范围1.6～42Mpa 3、适用介质水、油品、蒸汽、石油气等 4、制造标准GB ANSI JIS |
|
法兰针型阀在安装的时候应该注意哪些事项 1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。 2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。 |
|
